土壤湿度传感器模块

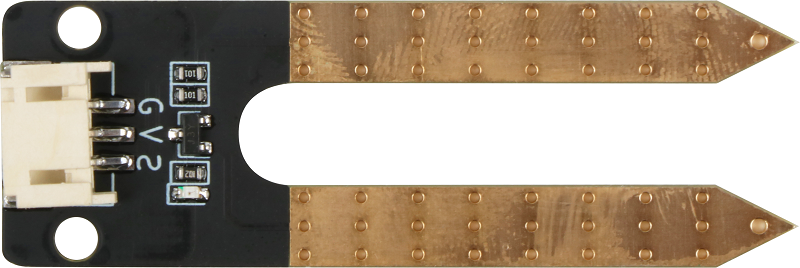

土壤湿度传感器模块图



概述
土壤湿度传感器模块Soil moisture有两个铜条是传感器探头。 将它们插入土壤时，它们可以检测到水分。 土壤湿润，导电性越好，反映出它们之间的电阻越低。土壤干燥,导电性就相对差一点,因此他们之间的电阻越高。 它是模拟传感器，因此我们通过模拟输入获得电压值。因为土壤的湿度可以分为几个等级，当我们使用土壤湿度传感器做一个自动浇花系统的时候，将方便的使用。

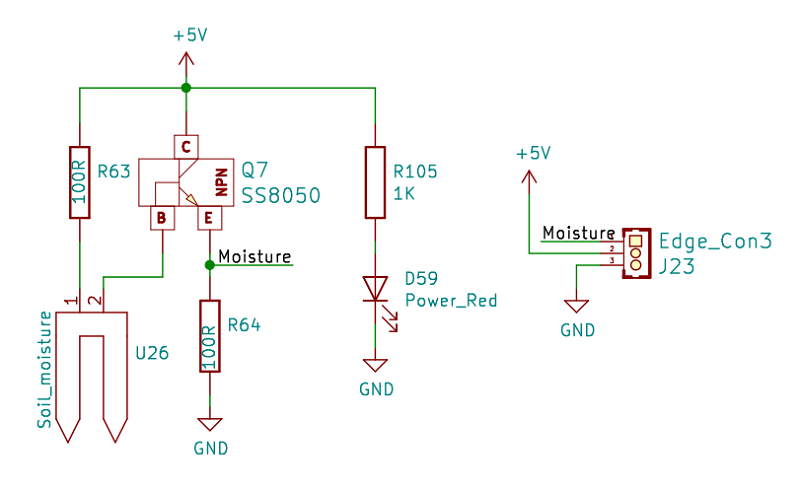

原理图



模块参数
引脚名称：描述
V：5V电源引脚
G：GND 地线
S：信号引脚

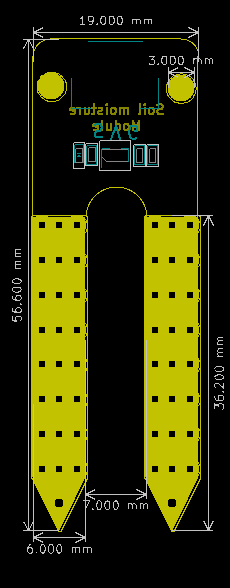

机械尺寸
