震动传感器模块

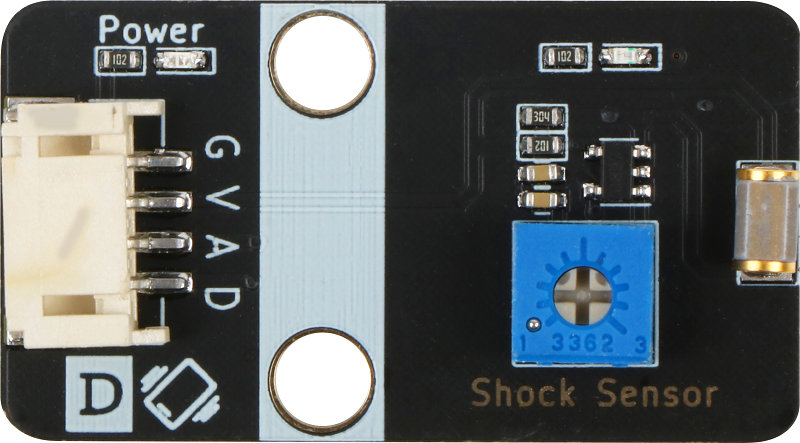

震动传感器模块图



概述
震动传感器模块Shock Sensor实质是一个开关,其内部是一个金属片和一个弹簧, 产品不震动时，震动开关呈断开状态，输出端输出高电平；产品震动时，震动开关由于弹簧和金属片瞬间导通，输出端输出低电平；输出端可以与单片机直接相连，通过单片机来检测高低电平，由此来检测环境是否有震动，起到报警作用。

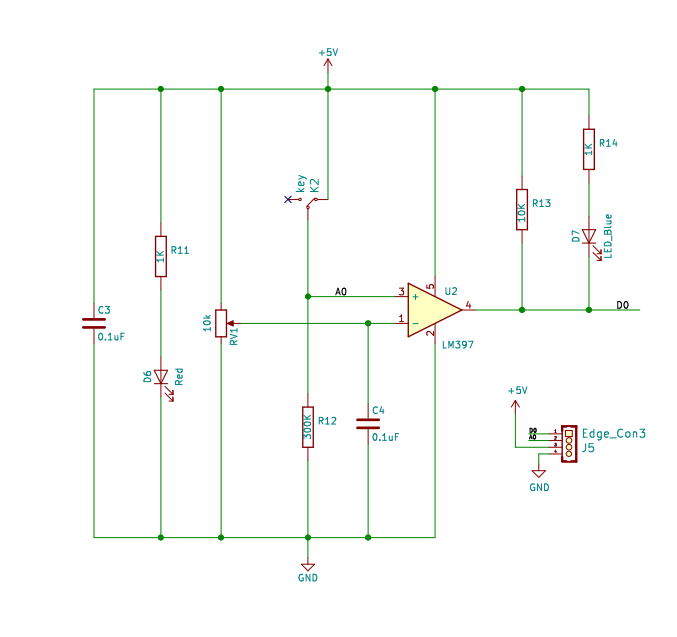

原理图



模块参数
引脚名称：描述
V：5V电源引脚
G：GND 地线
A：模拟信号引脚
D：数字信号脚

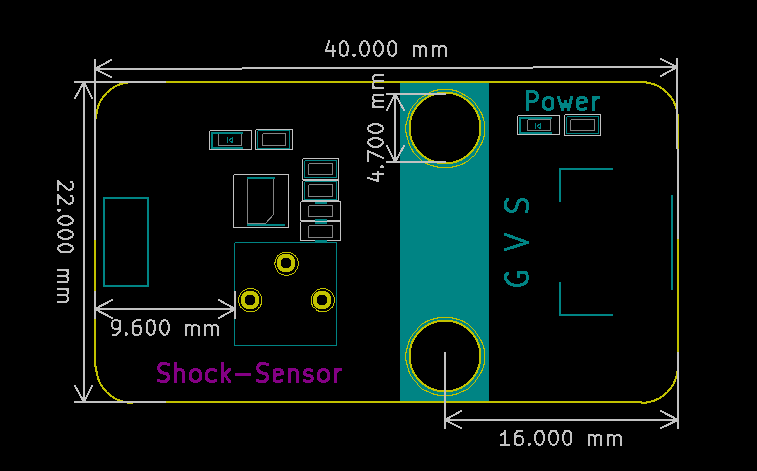

模块尺寸
