数字温度传感器模块

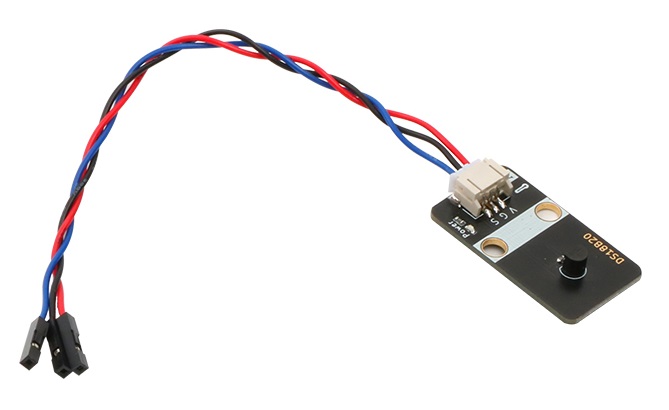

DS18B20数字温度传感器模块图



概述
DS18B20是常用的数字温度传感器，其输出的是数字信号，具有体积小，硬件开销低，抗干扰能力强，精度高的特点。 DS18B20数字温度传感器接线方便， 封装后的DS18B20可用于电缆沟测温，高炉水循环测温，锅炉测温，机房测温，农业大棚测温，洁净室测温，弹药库测温等各种非极限温度场合。耐磨耐碰，体积小，使用方便，封装形式多样，适用于各种狭小空间设备数字测温和控制领域。

模块参数
工作电压：5V
连接方式：3 PIN 防反接杜邦线
模块尺寸：4 * 2.1cm
安装方式：M4螺钉螺母固定

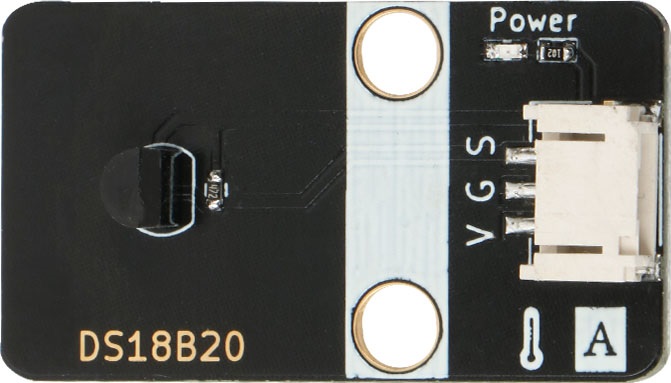

引脚定义
引脚名称：描述
V：5V电源引脚
G：GND 地线
S：信号引脚

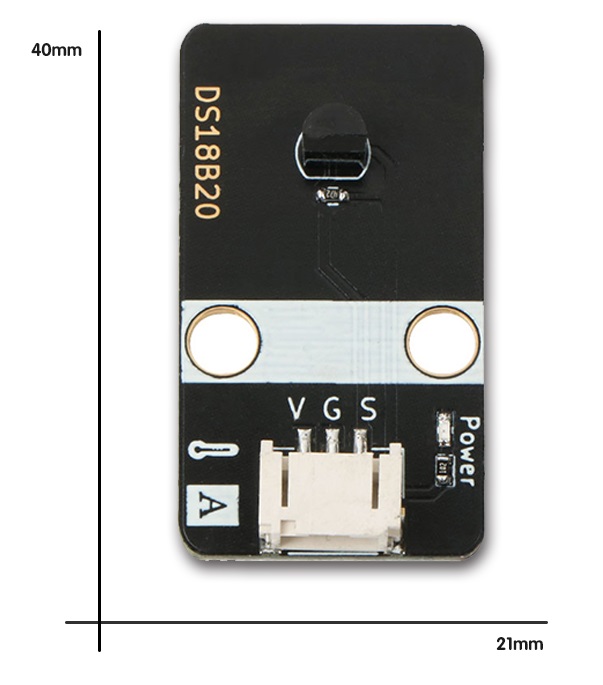

模块尺寸



连接方式



arduino 应用场景

arduino 程序代码

#include "OneWire.h"
#include "DallasTemperature.h"
#define ONE_WIRE_BUS 4
OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);

void setup()
{
  Serial.begin(9600);
  sensors.begin();
}

void loop(void)
{
  sensors.requestTemperatures();
  Serial.print("The temperature is:");
  Serial.print(sensors.getTempCByIndex(0));
  Serial.println("℃");
  delay(200);
}
